sobota, 11 grudnia 2010

[gazeta.pl] Inteligentne sieci paneli fotowoltaicznych

Inteligentne sieci paneli fotowoltaicznych:

czwartek, 26 sierpnia 2010

Anonimowy komentarz do elektrowni atomowych

Pewna osoba odwiedzająca bloga nadesłała swoje spostrzeżenia dot. budowy elektrowni atomowych...

W Polsce budujemy elektrownie atomowe, czyli cofamy się o jakieś 30 lat do tyłu. (...) To jakaś porażka rządzących. To ludzie bez wyobraźni i wykończą ten kraj. Zamiast ustalić taryfę FIT to budują rzecz która niema sensu. W praktyce około roku 2018-2022 grożą nam wyłączenia prądu. Jest to wynik polityki bez wyobraźni, gdyż nie mamy zdywersyfikowanych źródeł energii. Inwestycje są tylko w instalacje scentralizowane i tam są też dotacje. Np. na duże wiatraki jest 70% dotacji - a nie mają one żadnego sensu ekonomicznego i nie dają nic do sieci energetycznej. Przekonali się o tym nasi sąsiedzi niemcy. Mają wiatraki o mocy zainstalowanej, tj. takiej jaką mogłyby wyprodukować, ponad 20% rocznego zużycia energii niemiec, a realne wykorzystanie tej energii jest na poziomie 1-2% - to niema sensu!!! Sens mają za to małe elektrownie wiatrowe i fotowoltaiczne bo wszystko jest zużywane lokalnie i nie obciąża sieci. W praktyce w niemczech, danii i innych cywilizowanych krajach instaluje się obecnie ostatnią generację wiatraków bo przekonano się, że nie tędy droga :-(, a u nas pchamy się w coś co tylko da zarobić dużym korporacjom i lobbystom. To przykre ale prawdziwe.

Panele Romana

Bardzo miło mi zamieścić po raz pierwszy zdjęcia nadesłane przez Romana (klikając w każde można się przenieść do albumu Picasa gdzie jest ich więcej).

wtorek, 17 sierpnia 2010

Solarny balon wyprodukuje 400 razy więcej energii niż zwykłe panele słoneczne

Solarny balon wyprodukuje 400 razy więcej energii niż zwykłe panele słoneczne:

Fotka od Roberta

Obecny stan kolektorów Roberta. Następne ruchy po wakacjach.

Grecja (Kreta)

Wreszcie zauważyłem jak dużo grecy korzystają z zielonej energii ... a może dopiero teraz miałem odpowiednio otwarte oczy? ;)

sobota, 17 lipca 2010

Kolektor Roberta

Porcja najnowszych fotek od Roberta. Prace nad kontrolerem postępują, widać także, iż kolektor nabiera już 'rumieńców' ;) !!!


środa, 14 lipca 2010

[Q&A] Czym przyklejać wafle PV?

Witam pana mam pytanie na co były klejone tafle baterii do poliwęglanu komórkowego ?
Z poważaniem M.

Witaj, odpowiadam na szybko.

tutaj potrzeba czegos jednoczesnie klejacego, a jednoczesnie nie-klejacego. Wadle beda pracowac w cyklu cieplo-dzien, zimno-noc dlatego z pewnoscia nie mozna ich przykleic calosiowow. Proponuje mala kropke dokladnie tam gdzie bedzie srodek wafla. Krople specyfiku proponuje rozplaszczyc do nieomal zerowej grubosci, gdyz jak bedzie na niej juz wafel to nic Pan nie zrobi (przeciez nie bedzie Pan waflem naciskal aby sie rozplaszczyla bo wafel od razu peknie).

A jaki to specyfik? Prosze na moim blogu odnalesc filmy dotyczace testu silikonow i polimerow (ok, znalazlem, http://blog.nazielono.net/search/label/test%20silikonow%20i%20ms-polimerow).

Silikon szklarski SOUDAL pozostaje zawsze elastyczny, po wielu dniach mozna go nawet oderwac i formowac. Moze byc on ale jesli obawia sie Pan, ze po jakims czasie wafle zaczna zmieniac swoja pozycje to przydalo by sie cos 'twardszego'. Ja swoje przylepialem na Elast-o-rub firmy DenBraven.

Pozdrowienia i powodzenia!!:)

PS: czekam na zdjecia ;))

poniedziałek, 12 lipca 2010

Kilka fotek...

Ależ mamy piękną pogodę!!
Kilka fotek, które właśnie wpadły mi w ręce...

piątek, 25 czerwca 2010

Ładna konstrukcja paneli

Przeglądając zasoby internetu natrafiłem na bardzo ładną konstrukcję panela fotowoltaicznego.

Jak to jest zrobione? Wafle pomiędzy dwa szkła solarne? Czym klejone?

Cięcie wafli przez Roberta

Robert podesłał kilka zdjęć ze swoich 'bojów' dotyczących cięcia ogniwa fotowoltaicznego.

Wypowiedzi Roberta na ten temat w komentarzach do posta http://blog.nazielono.net/2010/06/q-przeamanie-wafla-pv.html.

środa, 23 czerwca 2010

Linia produkcyjna ogniw fotowoltaicznych oraz ogniw paliwowych

Za pośrednictwem Pana Marcina (dzięki!!) z firmy Scanditron mam możliwość zaprezentowania urządzenia, które służy do produkcji ogniw fotowoltaicznych ... a co ciekawsze, po przystosowaniu może tworzyć także ogniwa paliwowe.


[wp.pl] Kieszonkowe ogniwo wodorowe z USB

Kieszonkowe ogniwo wodorowe z USB...

Elektrownia 1MW w Polsce

Pod Olsztynem powstanie duża elektrownia słoneczna ... zaczyna się robić coraz ciekawiej :):)!!

wtorek, 22 czerwca 2010

Stacja pogodowa na moście Śląsko-Dąbrowskim

Prawdopodobnie stacja pogodowa...

Urządzenie na moście ks. Józefa Poniatowskiego

Dawno nie zamieszczałem niczego 'spotkanego na mieście' ... a mając oczy otwarte można wypatrzeć bardzo dużo.

Oto zdjęcia z urządzenia, które prawdopodobnie monitoruje budowę Stadionu Narodowego.

poniedziałek, 21 czerwca 2010

Prace Roberta

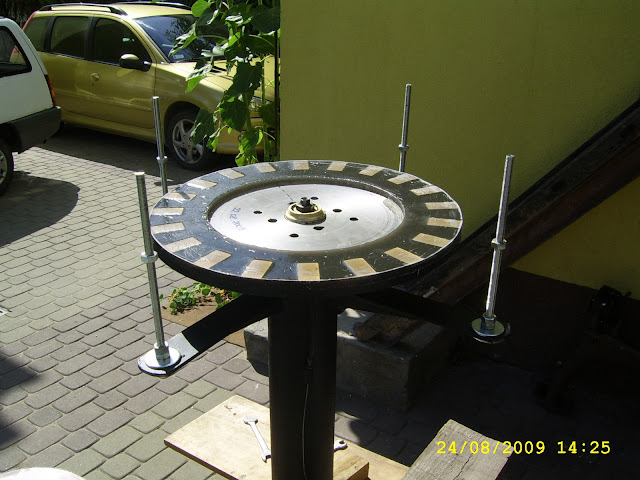

Robert podesłał ponad siedemdziesiąt zdjęć związanych z pracą nad swoją turbiną wiatrową.

Zapraszam do zapoznania się ze galerią.

Kontakt do Roberta tutaj.

niedziela, 20 czerwca 2010

[Q&A] Szkło solarne czy poliwęglan.

Witam,
mam pytanie odnosnie paneli ktore Pan wykonal. Mianowicie, w pierwszym panelu zastosowal Pan szklo solarne, w drugim juz poliweglan lity. Testowal Pan moze wydajnosc obu paneli i zanotowal jakas roznice w zalerznosci od zastosowanej plyty zewnetrznej. Buduje teraz panel, na ogniwach polikrystalicznych o mocy znamionowej 125W, zastanawiam sie jakiego materialu uzyc, i co sie bardziej oplaca, isc w strone wydajnosci czy wagi panelu. Jezeli nie ma duzego spadku mocy chetnie bym wykorzystal rowniez poliweglan. Aha, i jeszcze jedno pytanie, przy docisnieciu wafli plyta zewnetrzna wydaje sie ze nie mial Pan problemow z pekajacymi waflami?naprawde udalo sie Panu tak dokladnie rozprowadzic silicon pod waflami ze dociskajaca plyta ich nie uszkodzila? ja jeszcze jestem przed tym etapem ale mam przeczucie ze bedzie to najtrudniejszy element wykonania panelu. Z gory dziekuje za odpowiedz
pozdrawiam

- Wiktor

Witaj,
spadek jest niewielki, a ja jednak stałem się fanem mniejszej wagi panelu. Większa waga to także porządniejsza rama. Porządniejsza rama to kolejne koszty i kolejne kilogramy...

Jeśli pójdziesz w stronę poliwęglanu to pamiętaj aby zastosować taki z warstwą ochronną UV. Najlepiej pytaj na ile producent daje gwarancję, że warstwa UV będzie działać. Jeśli to będzie >= 10 lat to będzie dobrze.
Niektórzy dają na 5 lat ... i nie wiem co o tym myśleć? Jeśli trochę 'ściemniają' to może się już zacząć dziać po 4ech latach. Zaś jeśli Ci co mówią 10 lat 'ściemniają' to powiedzmy coś złego (szarzenie, żółknięcie, mlecznienie) zacznie się dziać za 8-9 lat.

Możesz także pomyśleć o pleksi. Ono samo w sobie jest odporne na UV więc będziesz mógł zastosować nawet jakąś cieńsza warstwę w porównaniu z poliwęglanem. Pleksi jednak jest kruche więc nie wiem jak sobie poradzisz z wierceniem w nim.

Pod waflami dawałem trochę silikonu i rozmasowywałem go aż prawie nie miał grubości. Polecam Ci zastosować Specjalistyczny Uszczelniacz Dekarski firmy SOUDAL (zobacz na mój test silikonów). Jest bardzo miękki, nigdy nie stężeje tak 'na kamień'.

Jednak aby nie narażać wafli na kontakt z przykryciem zastosuj jednak jakieś dystansery (np. krzyżaki). Staraj się aby były jak najniższe aby nie zamykać za dużo powietrza w środku. Będzie się ono grzało tak jak pozostawione na słońcu samochody.

Powodzenia!!:)

wtorek, 15 czerwca 2010

[Q&A] Budowa panelu

Witaj!
(...)
Proszę o podpowiedź na czym zamocować i czym przekryć ogniwa i dlaczego.
Czy są jakieś sugestie , zalecenia od producenta.
Cz wymagane jest chłodzenie itp.
- Franciszek

Witaj.

Jako spód możesz zastosować poliwęglany komorowe normalne 16mm (lub strong od 10mm). Istnieje też możliwość abyś zastosował arkusz aluminium, np. od grubości 1.5mm (no powiedzmy 1mm). Aby wzmocnić taki arkusz powinieneś zastosować jakieś jego podparcie. Myślę, iż wystarczą dwa, poprowadzone przez całą długość kątowniki aluminiowe o ściankach 1cm (lub 2cm) oraz grubości od 2mm. Rama także przecież będzie dawała dodatkowe usztywnienie.

Na górę możesz zastosować szkło solarne, jednak nie wiem czy go gdzieś znajdziesz. Jeśli nie szkło to plexi albo poliwęglan lity 2mm. W przypadku poliwęglanu litego koniecznie z ochrona UV (gdyż sam w sobie nie jest odporny).

Na wszelki wypadek aby góra nie 'zgniotła' wafli zastosuj jakieś dystansery, np. bardzo małe krzyżaki (mogą mieć wysokość zaledwie 1mm). Male aby jednak w środku było jak najmniej powietrza (aby nie tworzyć słonecznego piekarnika jak to ma miejsce w postaci samochodu stojącego na słońcu).

Chłodzenie raczej jest wymagane, szkło od góry i aluminium od dołu będą chłodzić ale zwiększą drastycznie wagę panelu. Musisz się zastanowić na co możesz sobie pozwolić. Ja osobiście lubię i wolę lżejsze panele - chociaż to i tak bez znaczenia bo po zamocowaniu już ich się nigdzie nie przenosi.

Pozdrowienia i powodzenia!!

[Q&A] Pytania o wafle

Czy takie ogniwo prześwituje tzn czy światło przechodzi na przelot?
Czy oświetlane musi być od strony lutowanych połączeń ?
Czy połączenia elektryczne muszą być koniecznie lutowane ? Cyna w ujemnych temp. ulega rekrystalizacji gdzie przy minus 30 bardzo szybko ulega skruszeniu . Całe to zjawisko pogarsza kontakt elektryczny aż do powstania przerw w obwodzie ogniw.
Czy wobec tego mogłyby być paski miedziane łączone na styk ? jest to wykonalne mimo kruchości wafli.

Uwaga : dobrze przepuszcza światło polimetakrylanmetylu "Plexi" typu lanego inne mają gorsze właściwości {20 lat pracy z tworzywami} ponadto cały panel mogę zalać cienką warstewką plexi to sprawi większy przepływ światła do ogniw. Pod ogniwa dałbym blachę alu np 4 do 5 mm, która kapitalnie usztywni całość konstrukcji, i będzie latem odprowadzać sporo ciepła z ogniw.
- Jarek J.

Ogniwa (przynajmniej te które w większości widziałem) nie są przeźroczyste.

Dwie ścieżki (czasami trzy) są 'od góry' - a więc od strony gdzie padają promienie słoneczne, (biegun ujemny) oraz dwie (czasem trzy) 'od dołu' (biegun dodatni). Prowadzone są prace i eksperymenty nad waflami gdzie łączenie plusa i minusa odbywa się tylko od dołu (jeden widać tutaj), a cała przednia powierzchnia wystawiona jest na działanie promieniowania słonecznego.

Większość paneli wygląda obecnie właśnie tak, że wafle łączone są taśmami. Czy tak musi być? Z pewnością nie. Było by wspaniale jakbyś Jarku wymyślił bądź zaproponował jakąś innowację, która by łączyła w sobie cechy dobrego przylegania do wafla (i nie ukruszenia go) wraz z dobrą przewodnością elektryczną. Ideałem było by gdyby to jeszcze pozwalało na szybką i łatwą produkcję (najlepiej kładziemy wafel i gotowe, kładziemy następny i gotowe, kładziemy jeszcze jeden i mamy już trzy połączone wafle). Gdyby to jeszcze było rozwiązanie na lata (cały czas na dworze, 10 - 20 lat w naszych warunkach klimatycznych)... :).

(Pamiętaj jednak, iż na wafel nie może być wywierana żadna siła. Także podczas cykli gorący dzień i chłodna noc wafel może się trochę rozszerzać i kurczyć - na co trzeba mu pozwolić. Tak, wafle to szantażyści!! Jak im na coś nie pozwolisz to po prostu pękną od razu, jeszcze dzisiaj albo jutro.)

Co do 'zalewania' wafli to pamiętaj o cyklach dzień/noc o których wspomniałem. Jest jeden środek 'pewniak' i nazywa się Sylgard 184. Jest to dwu składnikowy elastomer addycyjny (sieciowanie następuje po zmieszaniu w odpowiednich proporcjach). Zalewa się wafle leżące przodem do szkła (tyłem do nas). Po zastygnięciu broni wafle od wody, utrzymuje je przyklejone do szkła, a jednocześnie cały czas jest odpowiednio elastyczny (miękki) tak, że wafle nie popękają podczas swoich minimalnych rozszerzeń i skurczeń (to są naprawdę minimalne wartości ale warto je brać pod uwagę, ze względu na kruchość wafli).

Z ciekawością czekam na wyniki Twoich eksperymentów. Możesz je publikować tutaj, w komentarzach pod tym wpisem lub przesyłając je na moją skrzynkę, a ja będę publikował w serii kolejnych wpisów.

Powodzenia!! :)

niedziela, 13 czerwca 2010

Foldery Heitz oraz Hewalex

Drogi Czytelniku, ten blog to miejsce aby dzielić się co ciekawszymi informacjami, ale także i mój prywatny notatnik. Wyrzucając stare, nagromadzone papiery wypadły w moje ręce foldery firm Heitz oraz Hewalex. Zamieszczam kilka zdjęć.
